Việc kiểm tra và lắp đặt khung giá đỡ pin mặt trời tại hiện trường là một yêu cầu quan trọng, đảm bảo cho chất lượng của toàn bộ công trình.
Sau khi các kiện xà gồ, dầm chịu lực và cọc móng mạ kẽm nhúng nóng được vận chuyển đến hiện trường dự án điện mặt trời, công tác kiểm tra đầu vào và lắp dựng cơ khí là mắt xích quyết định đến độ bền 25 năm của toàn hệ thống.
Bất kỳ sai sót nào trong khâu đo kiểm, cọ xát vận chuyển hay xử lý vết cắt sai quy cách đều có thể tạo cơ hội cho gỉ sét xâm lấn giàn pin. Bài viết này sẽ hướng dẫn chi tiết quy trình kiểm tra và lắp đặt khung giá đỡ pin mặt trời chất lượng thực tế và các lưu ý kỹ thuật sống còn khi lắp đặt khung giá đỡ Solar tại công trường.

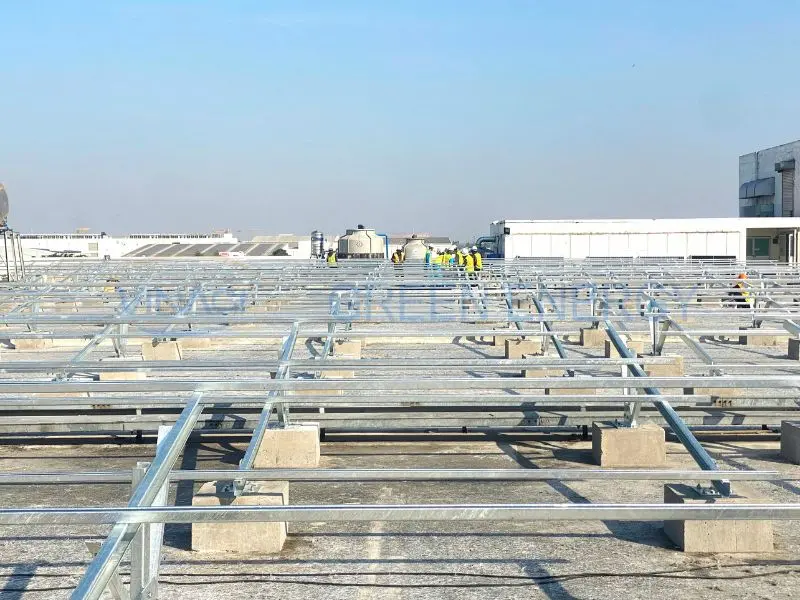

Quy trình kiểm tra chất lượng khung giá đỡ khi nhận hàng
Trước khi tiến hành phân phối cấu kiện về các dãy pin (array), kỹ sư giám sát và bộ phận QC cần thực hiện kiểm tra 3 yếu tố cốt lõi:
Kiểm tra độ dày lớp mạ bằng máy đo từ tính
Sử dụng máy đo độ dày lớp phủ điện từ đã được hiệu chuẩn về 0 trên phôi chuẩn:
- Đối với xà gồ đỡ pin, thanh giằng (thép 2.0mm – 4.0mm): Đo ngẫu nhiên tối thiểu 5 điểm dọc thân thanh xà gồ. Độ dày lớp mạ kẽm trung bình phải đạt từ 65 µm đến 75 µm trở lên.
- Đối với cọc ép, chân đế cột (thép ≥ 6.0mm): Độ dày lớp mạ kẽm nhúng nóng phải đạt từ 85 µm trở lên theo đúng tiêu chuẩn ASTM A123 / ISO 1461.
Kiểm tra ngoại quan và độ thông thoáng chi tiết
- Bề mặt kẽm: Bề mặt bạc mờ hoặc hơi bông kẽm, không bị bong tróc, nứt nẻ hay có các đốm đen lộ thép (bare spots).
- Độ thẳng của xà gồ: Đặt thanh xà gồ trên mặt phẳng để kiểm tra độ thẳng; thanh không được bị vặn xoắn gợn sóng do sốc nhiệt khi mạ.
- Rãnh trượt & lỗ đột: Đảm bảo rãnh trượt bulong T và các lỗ đột bắt kẹp pin không bị kẽm thừa đóng cục làm bít tắc.

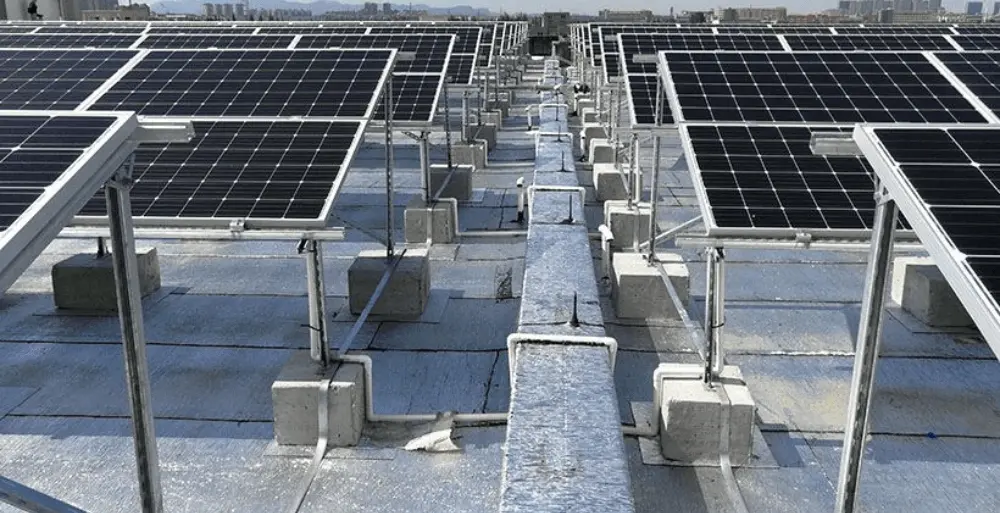

Kỹ thuật xử lý các vết cắt gọt và khoan lỗ phát sinh tại hiện trường
Trong thực tế thi công, việc phải cắt ngắn thanh xà gồ để khớp với mặt bằng hoặc khoan thêm lỗ phụ trợ là khó tránh khỏi. Vết cắt mới sẽ làm mất đi lớp hợp kim kẽm-sắt bảo vệ, để lộ cốt thép trần rất dễ bị oxy hóa.
Để xử lý đúng kỹ thuật theo tiêu chuẩn ASTM A780, tổ đội thi công cần tuân thủ 3 bước:
- Làm sạch cơ học: Dùng giũa hoặc máy mài cầm tay mài nhẵn toàn bộ bavia tại mép cắt, sau đó dùng chổi cọ quét sạch mạt sắt và lau khô dầu mỡ.
- Chọn vật liệu bù kẽm đạt chuẩn: Tuyệt đối không dùng sơn xịt nhũ bạc thông thường. Bắt buộc phải sử dụng sơn lót giàu kẽm (Zinc-rich paint) có hàm lượng kẽm khô trong màng sơn đạt tối thiểu 92% – 95%.
- Thi công sơn dặm vá: Sơn tối thiểu 2 lớp phủ lên vị trí cắt, mép khoan và vùng kim loại bị ảnh hưởng nhiệt, đảm bảo độ dày màng sơn khô đạt trên 100 µm để tạo cơ chế bảo vệ điện hóa tương đương mạ nhúng nóng.

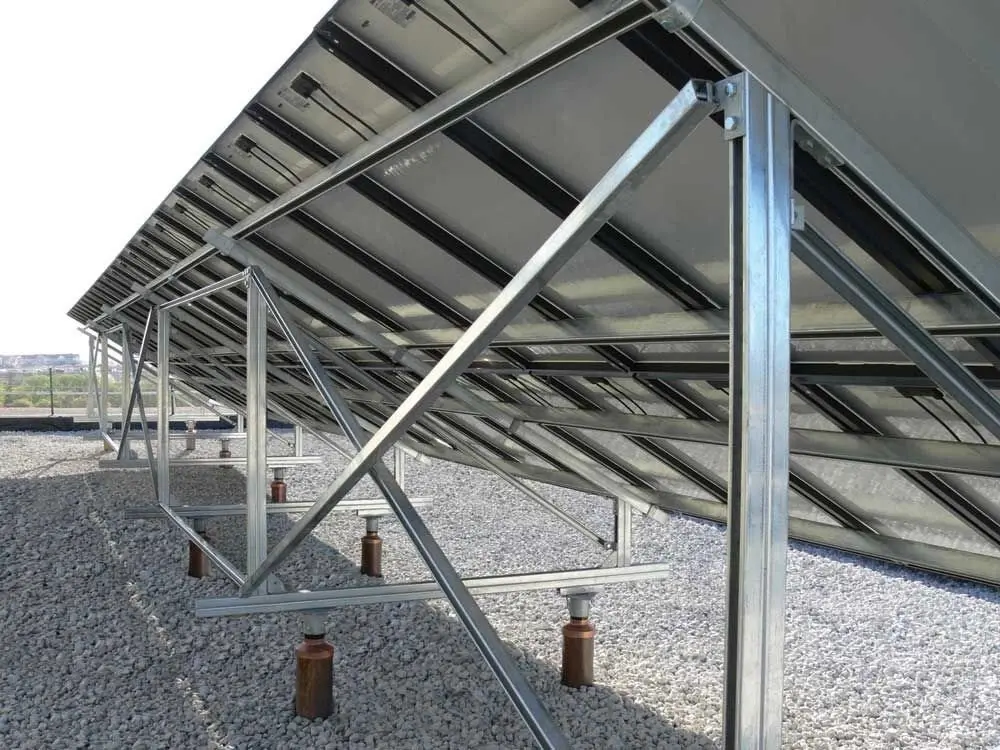

Giải pháp chống ăn mòn điện hóa giữa khung thép và phụ kiện nhôm
Một lỗi kỹ thuật phổ biến tại các công trình Solar là cho kẹp nhôm (Aluminum Clamps) tiếp xúc trực tiếp với thanh xà gồ thép mạ kẽm trong môi trường ẩm ướt. Hiện tượng ăn mòn Galvanic sinh ra do sự chênh lệch điện thế giữa Nhôm và Thép sẽ đẩy nhanh tốc độ phân hủy của nhôm và lớp kẽm.
Để ngăn chặn triệt để rủi ro này:
- Sử dụng đệm cách điện: Luôn lắp đặt miếng đệm cao su EPDM hoặc long đền nhựa kỹ thuật cách điện tại điểm tiếp xúc giữa chân kẹp nhôm và xà gồ thép.
- Sử dụng bulong liên kết Inox 304/SUS304: Đảm bảo toàn bộ bulong, tán và long đền bắt kẹp pin đều làm từ Inox chuyên dụng để tránh bị rỉ sét tại các vị trí siết lực.
Bảo quản vật tư tại công trường tránh hiện tượng gỉ trắng
Khung giá đỡ tập kết ngoài trời tại công trường rất dễ gặp hiện tượng gỉ trắng (White Rust) do nước mưa đọng kín giữa các thanh xà gồ xếp chồng lên nhau mà không có không khí lưu thông:
- Kê cao khỏi mặt đất: Đặt các bó xà gồ lên các thanh gỗ kê cao cách mặt đất tối thiểu 15 – 20cm.
- Tạo độ dốc thoát nước: Xếp nghiêng nhẹ các bó xà gồ để nước mưa tự động chảy ra ngoài, không ứ đọng trong lòng xà gồ chữ C hoặc dầm U.
Bảo vệ tối đa tuổi thọ khai thác của hệ thống năng lượng
Kiểm soát chặt chẽ quy trình từ khâu nghiệm thu vật tư đến từng thao tác siết bu lông, dặm sơn tại hiện trường là bí quyết giúp nhà thầu EPC bàn giao những công trình điện mặt trời an toàn, chắc chắn. Sự kết hợp giữa kết cấu thép mạ kẽm chất lượng cao từ Xi Mạ An Pha và kỹ thuật thi công chuẩn mực sẽ đảm bảo cho công trình vận hành ổn định suốt hơn 25 năm khai thác bức xạ.
