Độ bền nắp hố ga mạ kẽm nhúng nóng luôn được các nhà thầu quan tâm trong việc thi công các công trình liên quan đến thoát nước.
Trong mạng lưới thoát nước đô thị và khu công nghiệp, miệng hố ga là nơi diễn ra quá trình phân hủy yếm khí liên tục, sinh ra các loại khí ăn mòn cực mạnh cùng độ ẩm bão hòa. Nhiều công trình chỉ sau 2–3 năm đưa vào khai thác đã ghi nhận tình trạng nắp hố ga rỉ sét mục chân, nứt vỡ hoặc kẹt cứng khung bao không thể cạy mở.
Vì vậy, độ bền nắp hố ga mạ kẽm nhúng nóng luôn là tiêu chí được các ban quản lý dự án đặt lên bàn cân khi so sánh với nắp gang đúc hay nắp composite. Bài viết này sẽ phân tích cơ chế chống ăn mòn thực tế và tuổi thọ vận hành của dòng sản phẩm này trong môi trường khắc nghiệt.
Môi trường xâm thực bên trong lòng hố ga đô thị
Khác với các kết cấu thép làm việc ngoài trời thông thường, nắp hố ga phải đối mặt với hai mặt áp lực: mặt trên chịu mài mòn từ bánh xe và bức xạ nhiệt, mặt dưới trực tiếp hứng chịu các tác nhân hóa học ăn mòn cục bộ:
Khí Hydro Sunfua (H2S) và hiện tượng ăn mòn axit sinh học
Quá trình phân hủy chất hữu cơ trong dòng nước thải sinh ra lượng lớn khí $H_2S$. Trong môi trường ẩm ướt ở cổ hố ga, các vi khuẩn oxy hóa lưu huỳnh chuyển hóa $H_2S$ thành axit sunfuric ($H_2SO_4$) loãng. Dung dịch axit này liên tục ngưng tụ ở mặt dưới của nắp hố ga, nhanh chóng hòa tan các lớp sơn phủ bề mặt hoặc lớp mạ mỏng chỉ sau vài tháng.
Tác động của nước đọng chứa ion Clo và dầu mỡ
Nước mưa cuốn trôi đất cát, váng dầu mỡ động cơ cùng lượng muối khoáng tích tụ trên mặt đường vào miệng ga. Môi trường giàu chất điện giải này đẩy nhanh tốc độ ăn mòn điện hóa (Galvanic), đặc biệt là tại các điểm nối hàn và mép cắt thép.

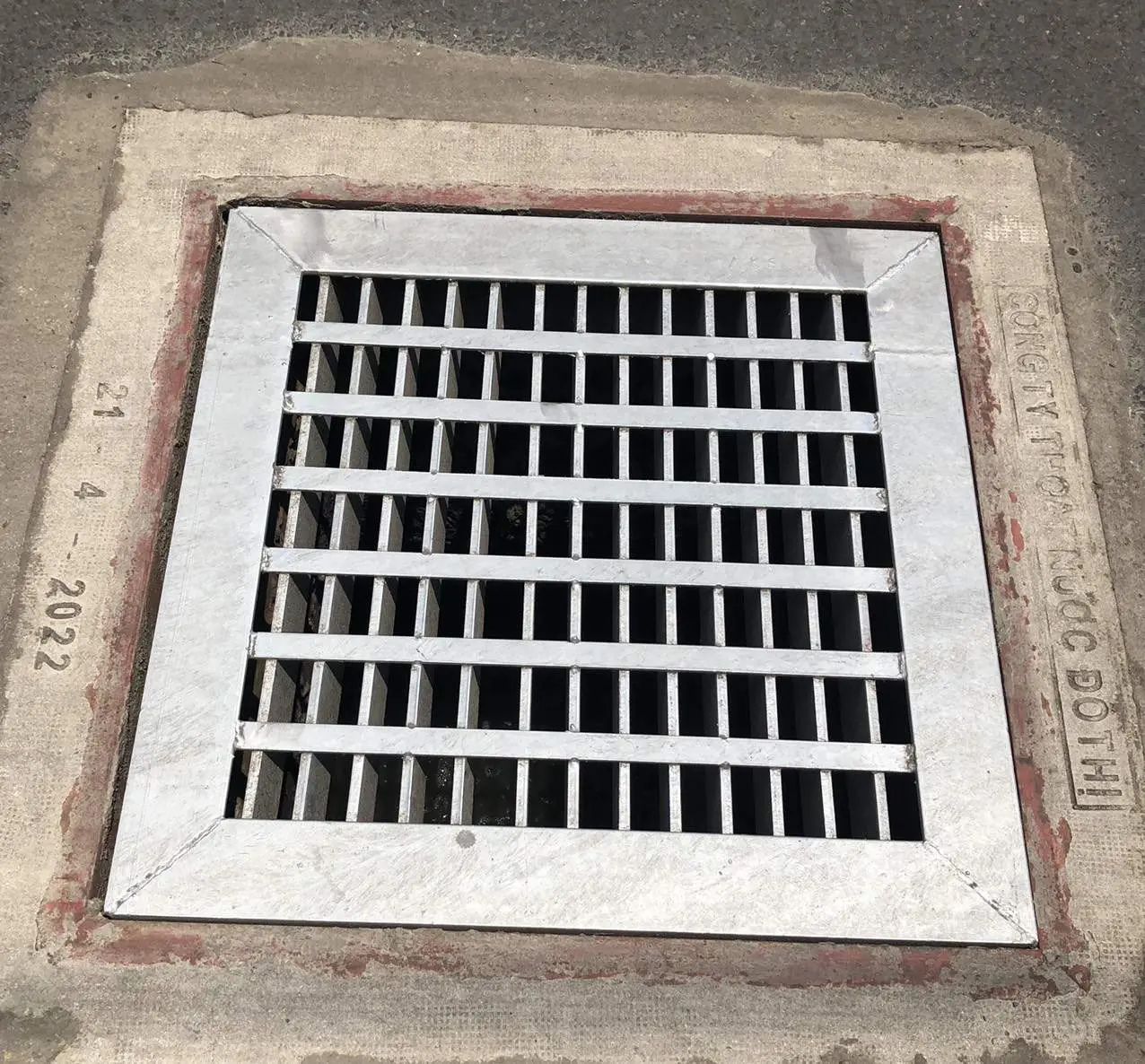

Cơ chế giúp nắp hố ga thép mạ kẽm duy trì độ bền vượt trội
Để duy trì tuổi thọ từ 20 đến 30 năm trong điều kiện khắc nghiệt trên, nắp hố ga mạ kẽm nhúng nóng phát huy tối đa các cơ chế bảo vệ hợp kim:
Rào cản hợp kim Kẽm – Sắt liên kết luyện kim
Khi nhúng vào bể kẽm nóng chảy ở 450°C, phản ứng khuếch tán giữa sắt và kẽm tạo nên 3 lớp hợp kim trung gian (Gamma, Delta, Zeta) và lớp kẽm nguyên chất ngoài cùng (Eta). Cấu trúc liên kết này có độ cứng cơ học cao hơn cả thép nền, giúp chống lại sự mài mòn liên tục khi xe cộ chèn qua nắp ga.
Cơ chế tự hy sinh (Cathodic Protection) tại các điểm va đập
Trong quá trình nạo vét thông cống định kỳ, công nhân dùng xà bén hoặc móc cẩu kim loại cạy nắp ga rất dễ gây trầy xước, mẻ cạnh. Ở các vật liệu sơn phủ, vết xước sẽ là mầm mống gây rỉ sét lan rộng bên dưới màng sơn. Tuy nhiên, với mạ kẽm nhúng nóng, kẽm xung quanh điểm xước sẽ tự hy sinh điện hóa để bảo vệ phần lõi thép trần, ngăn chặn hoàn toàn hiện tượng ăn mòn rỗ từ bên trong.
So sánh độ bền nắp hố ga mạ kẽm nhúng nóng, nắp gang và composite
Dưới đây là bảng so sánh thực tế giữa 3 loại vật liệu nắp hố ga phổ biến nhất hiện nay:
| Tiêu chí kỹ thuật | Nắp thép mạ kẽm nhúng nóng | Nắp gang cầu / Gang xám | Nắp Composite |
| Khả năng chịu tải va đập | Rất cao, dẻo dai, không nứt vỡ | Cứng nhưng giòn, dễ nứt khi sốc tải | Trung bình, dễ biến dạng ở nhiệt cao |
| Kháng khí $H_2S$ & Nước thải | Tốt nhờ lớp kẽm dày ≥ 85 µm | Bị rỉ sét bong vảy dày đặc sau 3-5 năm | Kháng hóa chất xuất sắc |
| Hiện tượng kẹt dính khung – nắp | Thấp, kẽm không sinh gỉ nở thể tích | Rất cao do gỉ sắt nở phồng gây kẹt cứng | Không bị kẹt do không rỉ sét |
| Khả năng tái chế / Rủi ro trộm cắp | Thường thiết kế kèm bản lề khóa chốt | Rất dễ bị mất trộm để bán phế liệu | Không bị trộm nhưng giá trị phế liệu = 0 |
| Tuổi thọ thực tế trong môi trường ga ngầm | 20 – 30 năm | 10 – 15 năm (thường xuyên bị kẹt) | 7 – 10 năm (lão hóa giòn do tia UV) |

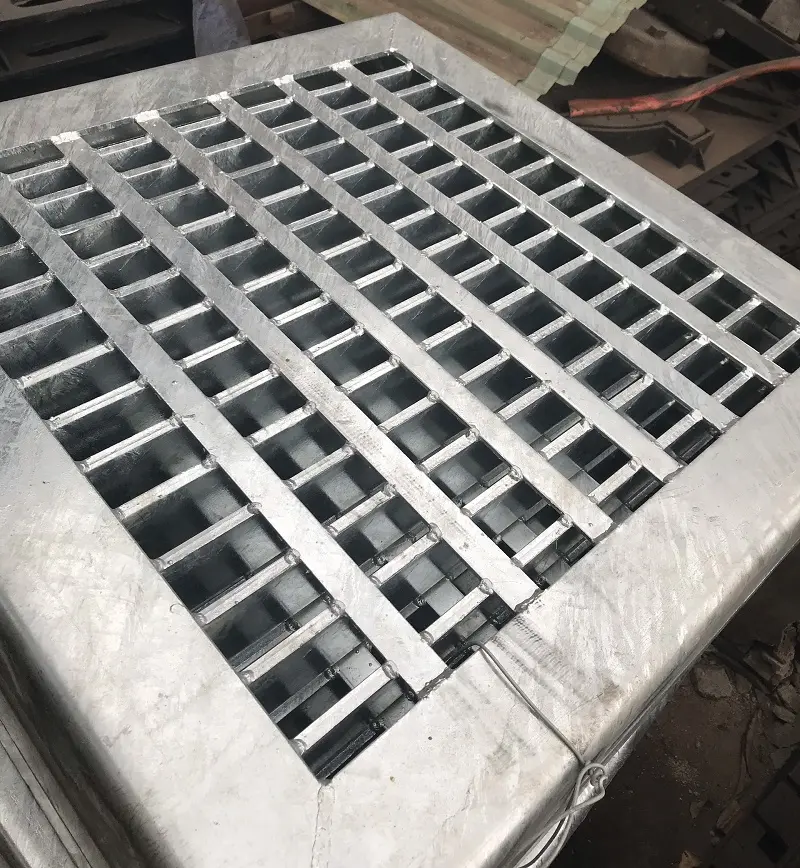

Yếu tố kỹ thuật quyết định tuổi thọ nắp hố ga tại xưởng mạ
Độ bền của nắp hố ga không chỉ nằm ở mác thép mà phụ thuộc trực tiếp vào tay nghề và quy trình công nghệ của đơn vị gia công mạ kẽm:
- Độ dày lớp mạ thực tế: Đối với môi trường thoát nước thải ngầm, độ dày lớp mạ trung bình bắt buộc phải đạt từ 85 µm đến trên 100 µm. Lớp mạ càng dày, thời gian mài mòn tự nhiên của kẽm càng kéo dài.
- Xử lý sạch xỉ hàn và oxit bề mặt: Khung nắp hố ga có hàng chục mối hàn ghép các thanh la. Nếu xỉ hàn không được gõ sạch và ngâm tẩy axit kỹ lưỡng, kẽm lỏng sẽ không thể bám vào chân mối hàn, tạo ra các “túi khí” gây thủng rỉ ngầm từ bên trong.
- Kiểm soát dung sai phẳng: Quá trình mạ phải giữ cho nắp và khung bao không bị vặn méo. Độ kín khít đồng đều giữa nắp và khung giúp phân bổ đều lực bánh xe, triệt tiêu tiếng ồn lạch cạch khi xe cán qua và ngăn mùi hôi phát tán lên vỉa hè.
Giải pháp tối ưu chi phí bảo trì cho mạng lưới thoát nước đô thị
Thay thế một nắp hố ga bị hỏng giữa đường phố đông đúc tốn kém gấp nhiều lần chi phí mua vật tư ban đầu do liên quan đến rào chắn phân luồng giao thông, đục phá mặt đường nhựa và nhân công ban đêm. Đánh giá đúng độ bền nắp hố ga mạ kẽm nhúng nóng và đầu tư chuẩn chỉnh ngay từ đầu là giải pháp kinh tế dài hạn, giúp chủ đầu tư và ban quản lý đô thị giảm thiểu tối đa chi phí duy tu, bảo dưỡng hệ thống ngầm.
TƯ VẤN ĐỘ BỀN VÀ GIA CÔNG MẠ KẼM NẮP HỐ GA
Bạn đang tìm kiếm giải pháp gia công mạ kẽm nhúng nóng cho nắp hố ga, nắp mương thu nước đạt độ bền 25+ năm trong môi trường nước thải và hóa chất? Hãy liên hệ ngay với Xi Mạ An Pha để nhận tư vấn kỹ thuật chuyên sâu và giải pháp mạ tối ưu nhất.
Chuyên gia công mạ kẽm nhúng nóng và mạ kẽm điện phân cho thép hình, thép ống, ty ren và nhiều sản phẩm cơ khí khác tại TP.HCM và khu vực phía Nam.CÔNG TY TNHH TM DV SX KT CƠ KHÍ ANPHA
Hotline: 0901 262 653
Email: anphaxima@gmail.com
Website: https://ximaanpha.com
Địa chỉ: Số 81 Võ Văn Bách, xã Bình Mỹ, TP.HCM
