Nắp Hố Ga Mạ Kẽm Nhúng Nóng: Tiêu Chuẩn Kỹ Thuật Và Tải Trọng Hạ Tầng

Nắp hố gá mạ kẽm nhúng nóng là một cấu kiện trục tiếp chụ lực từ phương tiện giao thông và sự ăn mòn của môi trường trong các hệ thống thoát nước mua, nước thải và hào kỹ thuật ngầm tại các khu đô thị hay công nghiệp.

Sự cố gãy nứt, võng méo hoặc rỉ sét mục nát nắp hố ga không chỉ làm tê liệt hạ tầng mà còn gây ra những tai nạn giao thông nghiêm trọng.

Do đó, việc áp dụng tiêu chuẩn nắp hố ga mạ kẽm nhúng nóng chuẩn xác từ khâu chọn mác thép, tính toán bước nan chịu lực đến kiểm soát độ dày lớp kẽm là yêu cầu tiên quyết đối với mọi kỹ sư hạ tầng.

Bài viết này sẽ phân tích các thông số kỹ thuật cốt lõi giúp các nhà thầu nghiệm thu công trình đạt chuẩn.

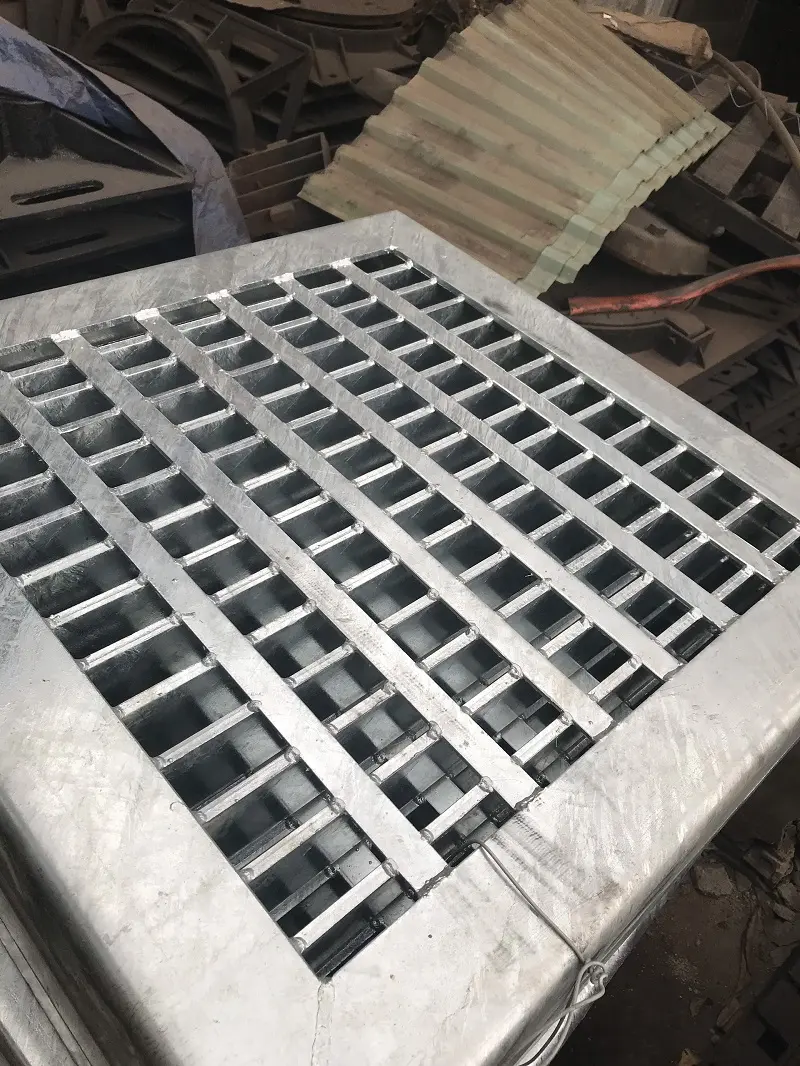

Cấu tạo cơ bản của nắp hố ga mạ kẽm nhúng nóng

Nắp hố ga mạ kẽm nhúng nóng trong các công trình hạ tầng thường được sản xuất dưới hai dạng kết cấu chính: nắp tấm grating (khe thoáng thoát nước) hoặc nắp tấm tôn gân chống trượt (kín mùi, che cáp ngầm).

• Khung bao định hình: Thường sử dụng thép hình V (V50x5, V65x6, V75x8 hoặc V100x10) tạo thành gờ đỡ vững chắc chôn âm vào miệng bê tông hố ga.
• Thanh la chịu lực (Bearing Bars): Các thanh thép dẹt (kích thước phổ biến từ 30x3mm đến 100x10mm) đặt thẳng đứng song song, chịu trách nhiệm chính về khả năng uốn và tải trọng xe đè lên.
• Thanh liên kết (Cross Bars): Thép vuông xoắn hoặc thép tròn hàn vuông góc với thanh la chịu lực để cố định khoảng cách, chống vặn xoắn nan thép.
• Bản lề và tai khóa chống trộm: Các chi tiết phụ trợ hàn liền khối với khung để ngăn ngừa thất thoát vật tư và hỗ trợ đóng mở khi nạo vét bùn.

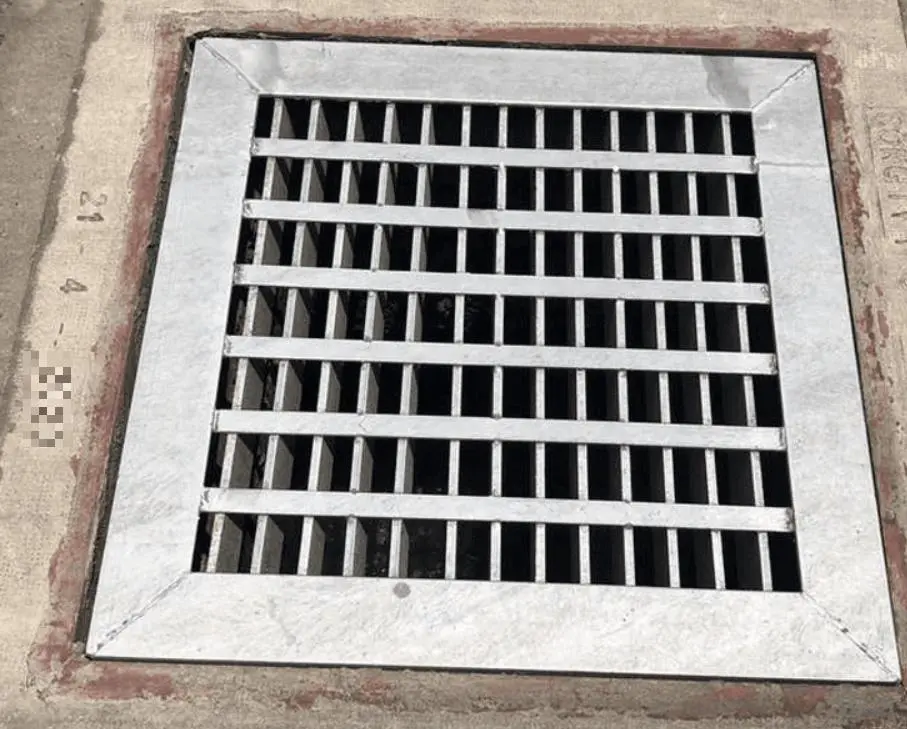

Cấp tải trọng nắp hố ga mạ kẽm nhúng nóng theo tiêu chuẩn BS EN 124

Để đảm bảo nắp hố ga mạ kẽm nhúng nóng không bị biến dạng khi phương tiện cán qua, thiết kế cơ khí bắt buộc phải đối chiếu với tiêu chuẩn quốc tế BS EN 124 (Tiêu chuẩn châu Âu về nắp rãnh thoát nước và nắp hố ga cho khu vực xe cộ và người đi bộ).

Phân cấp tải trọng thực tế

• Nhóm 1 (Cấp A15 – Tải trọng 15 kN ≈ 1.5 tấn): Sử dụng cho khu vực dành riêng cho người đi bộ, làn đường cho xe đạp hoặc khuôn viên sân vườn nội khu.
• Nhóm 2 (Cấp B125 – Tải trọng 125 kN ≈ 12.5 tấn): Lắp đặt trên vỉa hè, lối đi bộ nhưng có xe con, xe máy đậu hoặc các bãi đỗ xe ô tô gia đình.
• Nhóm 3 (Cấp C250 – Tải trọng 250 kN ≈ 25 tấn): Bố trí tại rãnh thoát nước dọc mép đường xe chạy, lề đường các tuyến giao thông chính.
• Nhóm 4 (Cấp D400 – Tải trọng 400 kN ≈ 40 tấn): Lắp đặt trực tiếp trên lòng đường các trục giao thông lớn, đường nội bộ khu công nghiệp nơi xe tải thùng, xe bồn và xe container lưu thông thường xuyên.
• Nhóm 5 & 6 (Cấp E600 đến F900 – Tải trọng 60 đến 90 tấn): Cấu kiện đặc thù cho cảng biển nước sâu, đường băng sân bay và kho bãi tập kết hàng siêu trường siêu trọng.

Tiêu chuẩn nắp hố ga mạ kẽm nhúng nóng về lớp phủ bảo vệ

Sau khi hàn tổ hợp đạt cấp tải trọng theo BS EN 124, toàn bộ nắp và khung bao phải trải qua quy trình mạ nhúng kẽm nóng chảy theo các tiêu chuẩn kỹ thuật ASTM A123 / ISO 1461.

Độ dày lớp mạ theo chiều dày phôi thép

Khung nắp hố ga là kết cấu chịu va đập cơ học mạnh và môi trường ẩm ướt thường trực, độ dày lớp kẽm tối thiểu được quy định như sau:

• Đối với các thanh la chịu lực dày từ 3.0mm đến 4.5mm: Độ dày lớp mạ kẽm trung bình tối thiểu đạt từ 70 µm đến 80 µm.
• Đối với khung thép V và các tấm la dày từ 5.0mm trở lên: Lớp mạ kẽm nhúng nóng bắt buộc phải đạt độ dày trung bình từ 85 µm đến hơn 100 µm (tương đương mật độ kẽm trên 610 g/m²).

Khả năng bám dính và chịu lực mài mòn bánh xe

Khi xe tải phanh gấp trên mặt nắp hố ga, lực ma sát và lực trượt tác động lên bề mặt thép là rất lớn. Khác với phương pháp mạ điện phân dễ bị bong tróc, mạ kẽm nhúng nóng tạo ra các lớp hợp kim Kẽm – Sắt liên kết sâu vào mạng tinh thể thép, giúp lớp phủ không bị bong tróc hay rộp màng khi chịu ma sát từ lốp xe.

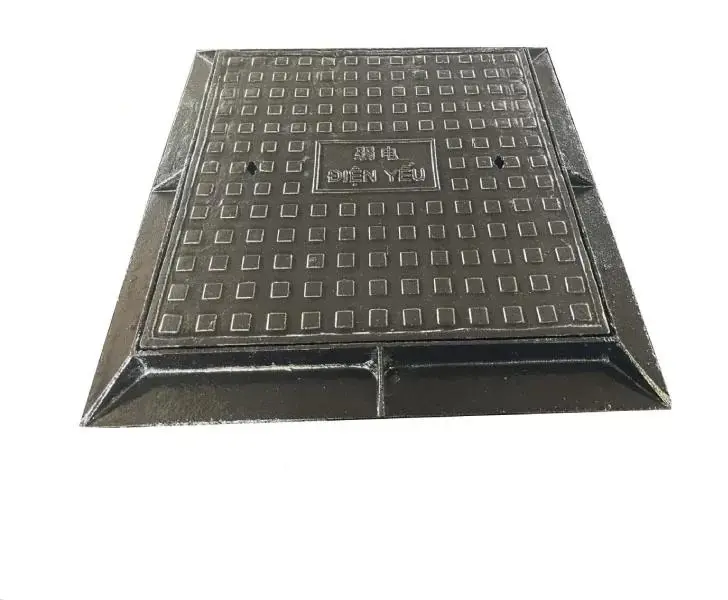

Điểm khác biệt giữa nắp hố ga thép mạ kẽm nhúng nóng và nắp gang truyền thống

Trước đây, nắp hố ga bằng gang cầu hoặc gang xám được sử dụng rất phổ biến. Tuy nhiên, xu hướng hạ tầng hiện đại đang dần dịch chuyển sang nắp hố ga mạ kẽm nhúng nóng nhờ những ưu thế vượt bậc:

• Tính dẻo dai và chịu va đập: Gang có độ cứng cao nhưng giòn, dễ bị nứt vỡ khi chịu tải trọng va đập đột ngột (dynamic load). Thép carbon liên kết hàn sau đó mạ kẽm sở hữu độ dẻo dai vượt trội, triệt tiêu nguy cơ gãy sụp bất ngờ.
• Thoát nước nhanh vượt trội: Thiết kế dạng tấm grating với mật độ khe hở từ 60% – 80% diện tích bề mặt giúp thu gom nước mưa bề mặt nhanh gấp 3 lần so với các loại nắp gang có khe hẹp, ngăn chặn tình trạng ngập úng đô thị.
• Trọng lượng tối ưu: Với cùng một cấp tải trọng D400, nắp hố ga thép mạ kẽm có trọng lượng nhẹ hơn nắp gang từ 20% – 30%, giúp công tác vận chuyển, lắp đặt và cẩu hạ nạo vét định kỳ diễn ra dễ dàng hơn.

Nâng tầm an toàn và tuổi thọ cho các công trình hạ tầng ngầm

Thiết kế và thi công nắp hố ga mạ kẽm nhúng nóng chuẩn tải trọng không đơn thuần là hoàn thành một hạng mục phụ trợ trong gói thầu, mà là lời cam kết về an toàn cho người tham gia giao thông và độ bền bỉ của mạng lưới ngầm. Việc nắm vững các tiêu chuẩn kỹ thuật giúp nhà thầu dễ dàng vượt qua các bước nghiệm thu khắt khe từ ban quản lý dự án và các đơn vị tư vấn giám sát.
